Wie groß ist die Phasenverschiebungsschrittgröße eines Phasenschiebers?

Wie groß ist die Phasenverschiebungsschrittgröße eines Phasenschiebers?

Als Lieferant von Phasenschiebern erhalte ich häufig Anfragen von Kunden zur Phasenverschiebungsschrittweite von Phasenschiebern. Das Verständnis dieses Konzepts ist für diejenigen von entscheidender Bedeutung, die in verschiedenen Anwendungen wie Kommunikationssystemen, Radartechnologie und Leistungselektronik tätig sind. In diesem Blog werde ich mich mit den Details der Phasenverschiebungsschrittgröße eines Phasenschiebers befassen und erklären, was es ist, warum es wichtig ist und wie es sich auf verschiedene Anwendungen auswirkt.

Definieren der Schrittgröße der Phasenverschiebung

Die Phasenverschiebungsschrittgröße eines Phasenschiebers bezieht sich auf den kleinsten Schritt, um den die Phase eines Eingangssignals geändert werden kann. Mit anderen Worten stellt er die diskrete Änderung des Phasenwinkels dar, die der Phasenschieber erreichen kann. Wenn ein Phasenschieber beispielsweise eine Phasenverschiebungsschrittweite von 10 Grad hat, bedeutet dies, dass die Phase des Ausgangssignals in 10-Grad-Schritten relativ zum Eingangssignal angepasst werden kann.

Phasenschieber arbeiten nach unterschiedlichen Prinzipien, beispielsweise elektrisch, mechanisch oder optisch. Unabhängig vom Funktionsprinzip ist die Schrittweite ein grundlegendes Merkmal, das die Präzision und Flexibilität der Phaseneinstellung bestimmt. Eine kleinere Schrittweite ermöglicht eine präzisere Steuerung der Phase, während eine größere Schrittweite für Anwendungen ausreichend sein kann, bei denen weniger Präzision erforderlich ist.

Bedeutung der Schrittgröße der Phasenverschiebung

Die Schrittgröße der Phasenverschiebung spielt in vielen Anwendungen eine entscheidende Rolle. In Kommunikationssystemen beispielsweise ist eine präzise Phasensteuerung für die Optimierung von Signalübertragung und -empfang unerlässlich. Durch die Anpassung der Phase des übertragenen Signals in kleinen Schritten ist es möglich, Störungen zu minimieren und die Gesamtqualität der Kommunikationsverbindung zu verbessern. Dies ist besonders wichtig in drahtlosen Kommunikationssystemen, wo Signalschwund und Mehrwegeausbreitung zu einer erheblichen Verschlechterung der Signalqualität führen können.

In Radarsystemen beeinflusst die Schrittgröße der Phasenverschiebung die Genauigkeit der Zielerkennung und -verfolgung. Radarsysteme nutzen Phaseninformationen, um die Richtung und Entfernung von Zielen zu bestimmen. Eine kleinere Schrittweite der Phasenverschiebung ermöglicht eine genauere Messung der Phasenunterschiede zwischen den von verschiedenen Zielen reflektierten Radarsignalen, was zu einer besseren Zielauflösung und Verfolgungsleistung führt.

In der Leistungselektronik werden Phasenschieber zur Steuerung des Leistungsflusses in Wechselstromkreisen eingesetzt. Durch Anpassen der Phase der Spannung oder des Stroms ist es möglich, die Leistungsübertragung zwischen verschiedenen Teilen des elektrischen Systems zu regulieren. Die Schrittgröße der Phasenverschiebung bestimmt die Granularität der Leistungssteuerung und ermöglicht so eine effizientere und präzisere Steuerung der elektrischen Leistung.

Faktoren, die die Schrittgröße der Phasenverschiebung beeinflussen

Mehrere Faktoren können die Phasenverschiebungsschrittgröße eines Phasenschiebers beeinflussen. Einer der Hauptfaktoren ist das Design und die Architektur des Phasenschiebers selbst. Verschiedene Arten von Phasenschiebern, wie etwa analoge Phasenschieber und digitale Phasenschieber, haben unterschiedliche Fähigkeiten hinsichtlich der Schrittgröße der Phasenverschiebung.

Analoge Phasenschieber bieten typischerweise eine kontinuierliche Phasenanpassung, was bedeutet, dass die Phase über einen bestimmten Bereich stufenlos variiert werden kann. Die praktische Schrittweite eines analogen Phasenschiebers wird jedoch durch Faktoren wie die Auflösung der Steuerspannung oder des Steuerstroms und die Linearität des Phasengangs begrenzt. In manchen Fällen kann die Schrittgröße eines analogen Phasenschiebers in der Größenordnung von einigen Grad liegen.

Digitale Phasenschieber hingegen nutzen diskrete digitale Codes zur Steuerung der Phasenverschiebung. Die Schrittgröße der Phasenverschiebung eines digitalen Phasenschiebers wird durch die Anzahl der Bits im Steuercode bestimmt. Beispielsweise kann ein digitaler 4-Bit-Phasenschieber 16 verschiedene Phasenzustände bereitstellen, was einer Phasenverschiebungsschrittgröße von 360 Grad geteilt durch 16 entspricht, was 22,5 Grad entspricht. Durch Erhöhen der Anzahl der Bits im Steuercode ist es möglich, die Schrittgröße der Phasenverschiebung zu reduzieren und eine präzisere Phasensteuerung zu erreichen.

Ein weiterer Faktor, der die Schrittgröße der Phasenverschiebung beeinflusst, ist die Betriebsfrequenz des Phasenschiebers. Im Allgemeinen nimmt die Schrittgröße der Phasenverschiebung mit zunehmender Betriebsfrequenz tendenziell zu. Dies liegt daran, dass bei höheren Frequenzen die physikalischen Einschränkungen der Phasenschieberkomponenten, wie etwa die parasitäre Kapazität und Induktivität, an Bedeutung gewinnen, wodurch es schwieriger wird, kleine Phasenverschiebungen zu erreichen.

Anwendungen und Überlegungen

Die Wahl der Phasenverschiebungsschrittgröße hängt von den spezifischen Anwendungsanforderungen ab. Bei Anwendungen, bei denen eine hohe Präzision erforderlich ist, beispielsweise in der wissenschaftlichen Forschung oder bei High-End-Kommunikationssystemen, wird ein Phasenschieber mit einer kleinen Schrittweite, typischerweise in der Größenordnung von einigen Grad oder weniger, bevorzugt. Allerdings können diese Phasenschieber teurer und komplexer in der Implementierung sein.

Für Anwendungen, bei denen eine geringere Präzision akzeptabel ist, beispielsweise in einigen industriellen Steuerungssystemen oder in der kostengünstigen Unterhaltungselektronik, kann ein Phasenschieber mit einer größeren Schrittweite ausreichend sein. Diese Phasenschieber sind oft kostengünstiger und einfacher in das System zu integrieren.

Bei der Auswahl eines Phasenschiebers müssen auch andere Faktoren wie Phasengenauigkeit, Einfügungsdämpfung und Bandbreite berücksichtigt werden. Die Phasengenauigkeit bezieht sich darauf, wie genau die tatsächliche Phasenverschiebung des Phasenschiebers mit der gewünschten Phasenverschiebung übereinstimmt. Eine hohe Phasengenauigkeit ist für Anwendungen unerlässlich, bei denen eine präzise Phasensteuerung erforderlich ist. Der Einfügungsverlust ist der Betrag des Leistungsverlusts, der auftritt, wenn das Signal den Phasenschieber passiert. Eine geringe Einfügungsdämpfung ist wünschenswert, um den Stromverbrauch und die Signalverschlechterung zu minimieren. Die Bandbreite des Phasenschiebers bestimmt den Frequenzbereich, über den der Phasenschieber effektiv arbeiten kann.

Verwandte Produkte und Links

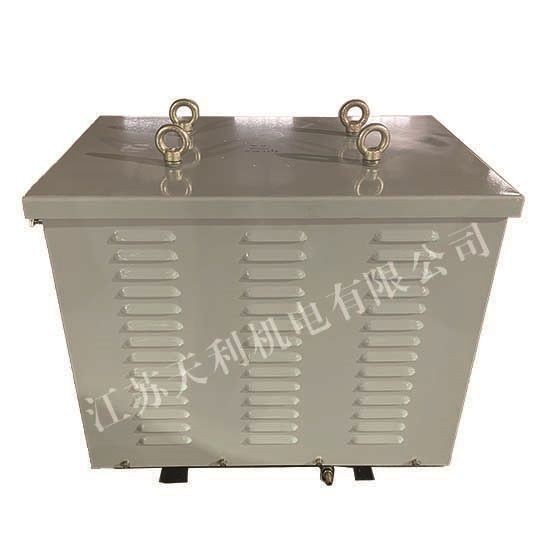

Neben Phasenschiebern bietet unser Unternehmen auch eine Reihe weiterer Elektroprodukte an. Wir bieten zum BeispielMarine-Niederspannungstransformator, die speziell für den Einsatz in Meeresumgebungen konzipiert sind. Diese Transformatoren sind so konstruiert, dass sie den rauen Bedingungen des Meeres, einschließlich hoher Luftfeuchtigkeit, Salzwasserkorrosion und mechanischen Vibrationen, standhalten.
